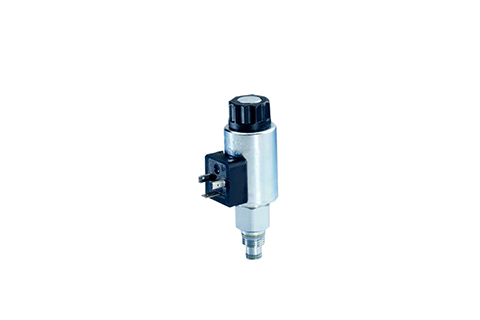

KSDE...8...L1X/H型 電磁換向座閥
技術參數:
| 安裝位置 |
可選擇 |
| 環境溫度 |
℃ |
-40 至 +110 |
| 重量 |
閥體 |
kg |
0.3 |
| 線圈 |
kg |
0.25 |
| 最大工作壓力 |
型號 "U" |
bar |
500 (如果 P ≥ A，則適用于所有油口; 出于設計原因)) |
| 型號 "R" |
350 (所有油口) |
| 最大流量 |
型號 "U" |
L/min |
3 (請參閱性能限制) |
| 型號 "R" |
5 (請參閱性能限制 ) |
| 工作介質 |
礦物油-適用于丁腈橡膠或氟橡膠密封 |
| 磷酸酯-適用于氟橡膠密封 |
| 工作介質溫度范圍 |
℃ |
-30 至 +80 (丁腈橡膠密封) |
| -20 至 +80 (氟橡膠密封) |
| 粘度范圍 |
mm2/s |
2.8 至 500 |
| 油液污染度 |
油液最高污染度等級按NAS1638 9級和ISO4406 20/18/15級 |
| 負載循環數 |
型 "R"(350bar) |
1000萬 |
| 型 "U"(500bar) |
500 萬 |
電器參數:
| 電壓類型 |
直流電壓 |
| 電源電壓1) |
V |
12 DC; 24 DC |
| 相對于環境溫度的電壓公差 |
請參閱特性曲線 |
| 功率 |
W |
22 |
| 占空比 |
% |
請參閱特性曲線 |
| 最高線圈溫度 2) |
℃ |
150 |
| 符合ISO6403的切換時間 （水平線圈） |
開(① → ②) |
ms |
≤ 80 |
| 關 (② → ①) |
≤ 80 |
| 最大切換頻率 |
R型 |
1/h |
9000 |
| U型 |
3600 |
| 符合 VDE 0470-1(DIN EN 60529) |
K4型 |
IP 65 ，已安裝和鎖定配合連接器 |
| DIN 40050-9的防護等級 |
"K40"型 |
1)可提供其他電壓
2)由于電磁線圈發生的表面溫度，需要遵守ISO13732-1和EN982標準
